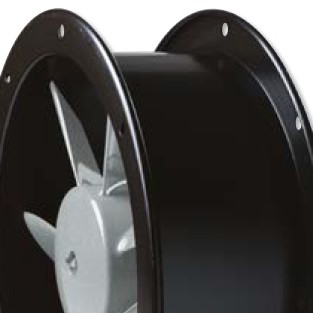

Axial- Rohrventilatoren mit Volumenströmen bis 24.490 m³/h.
Rohrgehäuse aus Stahlblech, mit beidseitigem Verbindungsflansch.
Gesamte Konstruktion mit Epoxid-Polyester-Beschichtung.
Klemmenkasten am Gehäuse angebaut
Axiallaufräder statisch und dynamisch ausgewuchtet gemäß ISO 1940.
Baugröße 250, 315, 4-355 und 4-400:
- Stahlblech, mit Epoxid-Polyester-Beschichtung
Alle übrigen Modelle:
- Aluminiumdruckguss
AC-Motoren
Wärmeklasse F, Schutzart IP 65[1], mit separat zum Klemmenbrett geführtem Thermokontakt* [1] [2] .
Geschlossene Kugellager – wartungsfrei, Motorbemessung Dauerbetrieb S1.
[1] Baugrößen 250, 315, 4-355 und 4-400:
Schutzart IP 54, ,mit Thermokontakten ausgestattet; manuelle Rückstellung gemäß EN 60335-2-80
TCBB
Spannungsversorgung 1~ 230 V, 50 Hz,
TCBT
Spannungsversorgung 3~400 V, 50 Hz.
Baugrößen 4-710 und 800 [2] Schutzart IP 55, Normmotoren mit Kaltleiter (PTC)
Weitere Informationen:
- Luftrichtung -B- (Laufrad über Motor).
- Alle TCBB Modelle transformatorisch und elektronisch drehzahlsteuerbar (Ausnahmen: Siehe Tabelle Zubehör Drehzahlreglung).
- Alle TCBT Modelle transformatorisch und über Frequenzumrichter (20-50 Hz) drehzahlsteuerbar (Ausnahmen: Siehe Tabelle Zubehör Drehzahlreglung).
- *Allpolig wirksamer Motorschutz gemäß EN 60335-2-80 in Verbindung mit einem Motorschutzschalter MSD-2.
- Maximale Fördermitteltemperaturen: Siehe Tabelle Technische Daten.
- Die Geräte können in jeder Achslage betrieben werden.
Rohrgehäuse aus Stahlblech, mit beidseitigem Verbindungsflansch.
Gesamte Konstruktion mit Epoxid-Polyester-Beschichtung.
Klemmenkasten am Gehäuse angebaut
Axiallaufräder statisch und dynamisch ausgewuchtet gemäß ISO 1940.
Baugröße 250, 315, 4-355 und 4-400:
- Stahlblech, mit Epoxid-Polyester-Beschichtung
Alle übrigen Modelle:
- Aluminiumdruckguss
AC-Motoren
Wärmeklasse F, Schutzart IP 65[1], mit separat zum Klemmenbrett geführtem Thermokontakt* [1] [2] .
Geschlossene Kugellager – wartungsfrei, Motorbemessung Dauerbetrieb S1.
[1] Baugrößen 250, 315, 4-355 und 4-400:
Schutzart IP 54, ,mit Thermokontakten ausgestattet; manuelle Rückstellung gemäß EN 60335-2-80
TCBB
Spannungsversorgung 1~ 230 V, 50 Hz,
TCBT
Spannungsversorgung 3~400 V, 50 Hz.
Baugrößen 4-710 und 800 [2] Schutzart IP 55, Normmotoren mit Kaltleiter (PTC)
Weitere Informationen:
- Luftrichtung -B- (Laufrad über Motor).
- Alle TCBB Modelle transformatorisch und elektronisch drehzahlsteuerbar (Ausnahmen: Siehe Tabelle Zubehör Drehzahlreglung).
- Alle TCBT Modelle transformatorisch und über Frequenzumrichter (20-50 Hz) drehzahlsteuerbar (Ausnahmen: Siehe Tabelle Zubehör Drehzahlreglung).
- *Allpolig wirksamer Motorschutz gemäß EN 60335-2-80 in Verbindung mit einem Motorschutzschalter MSD-2.
- Maximale Fördermitteltemperaturen: Siehe Tabelle Technische Daten.
- Die Geräte können in jeder Achslage betrieben werden.
Auf Anfrage
Axial-Rohrventilator Drehstrom Modelle in ATEX-Ausführung zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen. EG-Baumusterprüfbescheinigung gemäß Richtlinie 94/9/EG (ATEX) II 2 G EEx e II T3.
Für folgende Fördermitteltemperaturen:
Von -20ºC to +55ºC:
- Modelle TCBT/4-315 bis 630mm
- Modelle TCBT/6-355 bis 710mm:
Von -20ºC to +40ºC:
-Modelle TCBT/4-710 bis 800mm
- Modell TCBT/6-800mm
Schutzklasse IP55, Wärmeklasse F
Zündschutzart "e": Erhöhte Sicherheit
Für Modelle TCBT/4-710 and 800mm
Modelle II 2G Ex d IIC T4
Modelle 2G Ex d IIB T5
- ATEX erhöhte Sicherheit - Gas
Nicht erhältlich sind folgende Modell:
TCBT/2-250/H 400V-50Hz
TCBT/4-250/H 400V-50Hz
TCBT/6-355/H 400V-50Hz
TCBT/6-400/H 400V-50Hz
Erhältlich sind folgende Modelle TCBT/6-400/H 230/400V-50Hz und größer Baugrößen.
II 2G Ex e II T3
- ATEX - Staub
Für Modelle TCBT/4-710 und 800mm
mModelle 3D Ex tD 125ºC or 135ºC
Mit Easyvent kann der TCBT ATEX ausgelegt werden. Es ist zu beachten, dass die elektrischen Daten der ATEX Motoren variieren können.
Axial-Rohrventilator Drehstrom Modelle in ATEX-Ausführung zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen. EG-Baumusterprüfbescheinigung gemäß Richtlinie 94/9/EG (ATEX) II 2 G EEx e II T3.
Für folgende Fördermitteltemperaturen:
Von -20ºC to +55ºC:
- Modelle TCBT/4-315 bis 630mm
- Modelle TCBT/6-355 bis 710mm:
Von -20ºC to +40ºC:
-Modelle TCBT/4-710 bis 800mm
- Modell TCBT/6-800mm
Schutzklasse IP55, Wärmeklasse F
Zündschutzart "e": Erhöhte Sicherheit
Für Modelle TCBT/4-710 and 800mm
Modelle II 2G Ex d IIC T4
Modelle 2G Ex d IIB T5
- ATEX erhöhte Sicherheit - Gas
Nicht erhältlich sind folgende Modell:
TCBT/2-250/H 400V-50Hz
TCBT/4-250/H 400V-50Hz
TCBT/6-355/H 400V-50Hz
TCBT/6-400/H 400V-50Hz
Erhältlich sind folgende Modelle TCBT/6-400/H 230/400V-50Hz und größer Baugrößen.
II 2G Ex e II T3
- ATEX - Staub
Für Modelle TCBT/4-710 und 800mm
mModelle 3D Ex tD 125ºC or 135ºC
Mit Easyvent kann der TCBT ATEX ausgelegt werden. Es ist zu beachten, dass die elektrischen Daten der ATEX Motoren variieren können.
-
Korrosionsbeständigkeit
Rohrgehäuse und Motorträger sind Epoxid-Polyester beschichtet und die Schrauben sind aus Edelstahl. -
Klemmenkasten
Dichter Anschlussklemmenkasten mit Kabelverschraubung PG-11
(Ausnahme ATEX Modelle). -

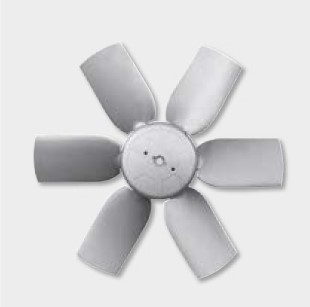

Laufrad
Statisch und dynamisch ausgewuchtet gemäß ISO 1940, für einen vibrationsfreien Lauf. -
Modelle 4-710 und 800
-
Modelle 250, 315, 4-355 und 4-400
(Ausnahme 6-355, 6-400 und ATEX Modelle)
